产品简介

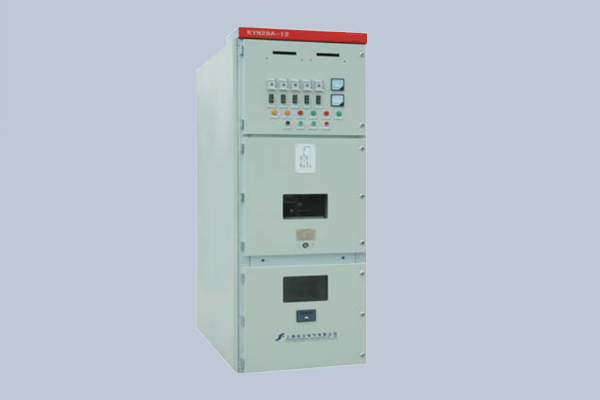

KYN28A-12铠装中置式金属封闭开关设备是我公司在 吸收国内外先进制造技术的基础上设计开发的新型产品，适 用于3.6～12kV三相交流50Hz电网，作为接受和分配电能， 并对电路实行控制、监测和保护之用。可用于单母线、单母 线分段系统或双母线系统。具有以下明显优点： - 外壳由敷铝锌钢板经折弯成形后用螺栓组装而成，具 有很高的机械强度，保证了产品的整齐和美观，柜门采用喷 塑涂覆。外壳防护等级为IP4X。 - 主开关可配置多种国产VSI系列真空断路器，也可配 置VD4（ABB公司）真空断路器。 - 无论是选用何种断路器，其裸导体空气绝缘距离均能 保证大于125mm，复合绝缘大于60mm。其断路器均具有 寿命长、参数高、维护少、体积小等独特优点。 - 产品具有完善、可靠的防误操作功能。

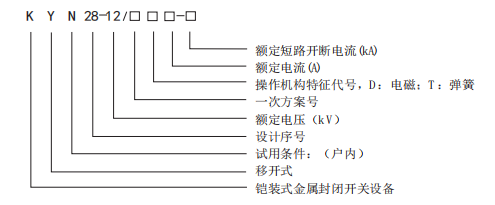

型号含义
主要技术参数
开关设备技术参数
项目 | 单位 | 参数 | |||
额定电压 | kV | 3. 6、7. 2、12 | |||
额定频率 | Hz | 50 | |||
断路器额定电流 | A | 630、1250、1600、2000、2500、3150 | |||
开关柜额定电流 | A | 630、1250、1600、2000、2500、3150 | |||
额定动稳定电流（4S） | kA | 16、20、25、31. 5、40、50 | |||
额定动稳定电流（峰值） | kA | 40、50、63、80、100、125 | |||
额定短路开断电流 | kA | 16、20、25、31. 5、40、50 | |||
额定短路关合电流（峰值） | kA | 40、50、63、80、100、125 | |||
额定绝 缘水平 | 1min工频耐受电压 | kV | 24 | 32 | 42 |
雷电冲击、耐受电压 | kV | 40 | 60 | 75 | |
防护等级 | 外壳为IP4X,隔离间、断路器室门打开为IP2X | ||||
VD4、VS1-12真空断路器开关设备技术参数
项目 | 单位 | 参数 | |
额定电压 | kV | 3. 6、7. 2、12 | |
额定频率 | Hz | 50 | |
额定电流 | A | 630、1250、1600、2000、2500、3150 | |
额定动稳定电流（4S） | kA | 16、20、25、31. 5、40、50 | |
额定动稳定电流（峰值） | kA | 40、50、63、80、100、125 | |
额定短路开断电流 | kA | 16、20、25、31. 5、40、50 | |
额定短路关合电流（峰值） | kA | 40、50、63、80、100、125 | |
额定绝 缘水平 | 1min工频耐受电压 | kV | 42 |
雷电冲击、耐受电压 | kV | 75 | |
额定操作顺序 | 分-0. 3S-合分-180S-合分 | ||
额定短路开断电流开断次数 | 次 | 50 | |
机械寿命 | 次 | 20000 (30000) | |
VD4、VS1-12真空断路器机械特性
名称 | 单位 | 数值 | |
触头开距 | mm | 11±1 | |
超行程 | mm | 4±0. 5 | |
相间中心距离 | mm | 210±0. 5,250±0. 5,275±0. 5 | |
合闸触头弹跳时间 | ms | ≤2 | |
三相分闸不同期性 | ms | ≤2 | |
分闸时间操作电压为 | 最高 | ms | ≤50 |
额定 | ms | ≤50 | |
最低 | ms | ≤60 | |
合闸时间 | ms | ≤100 | |
平均分闸速度 | m/s | 0. 9～1. 2 | |
平均合闸速度 | m/s | 0. 6～0. 8 | |
各相导电回路电阻 | μΩ | ≤40 | |
触头压力 | N | 3200±100 | |
注：当断路器用于控制3～10KV电动机时，若起动电流小于600A，必须加金属氧化锌避雷器，其具体要求由用户与我公司协商；当断路 器用于开断电容器组时，电容器组的额定电流不应大于断路器额定电流的80%。
操作机构技术参数
名称 | 单位 | 数值 | |
额定操作电压 | 合闸线圈 | V | DC220，110 |
合闸线圈 | V | AC220，110 | |
线圈功率 | 合闸线圈 | W | 245 |
合闸线圈 | W | 245 | |
储能电机功率 | W | 50 | |
储能电机额定电压 | V | DC220，110 | |
储能时间 | S | ≤10 | |
执行标准
- GB 3906 《3 . 6 kV～40. 5 kV交流金属封闭开关设备和控制设备》
- GB/T 11022《高压开关设备和控制设备标准的共用技术要求》
- IEC6298《额定电压1kV以上52kV及以下交流金属封开关设备和控制设备》
