产品简介

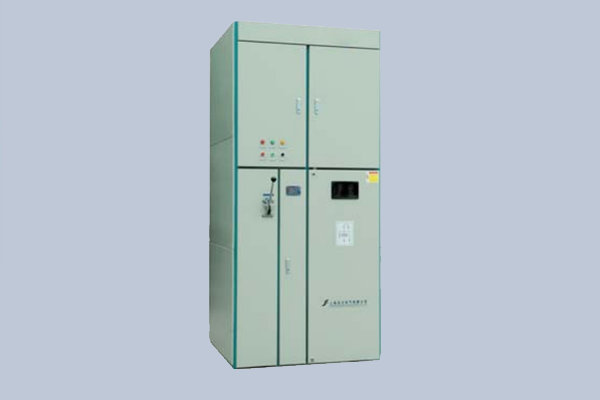

GG-1A(F)型固定式户内交流金属封闭开关设备适用于 额定电压为3~10kV，额定频率为50Hz的三相交流单母线和单母线旁路系统中，作为接受和分配电能之用。GG-1A（F）防误型高压开关柜，是在原GG-1A型高压开关柜的基础上增加“五防”闭锁后的改进派生产品，它具有以下五种防止误操作功能：防止带负荷分合隔离开关；防止误入带电间隔；防止误分合主开关（如断路器）；防止带电挂接地线；防止带接地线合隔离开关。

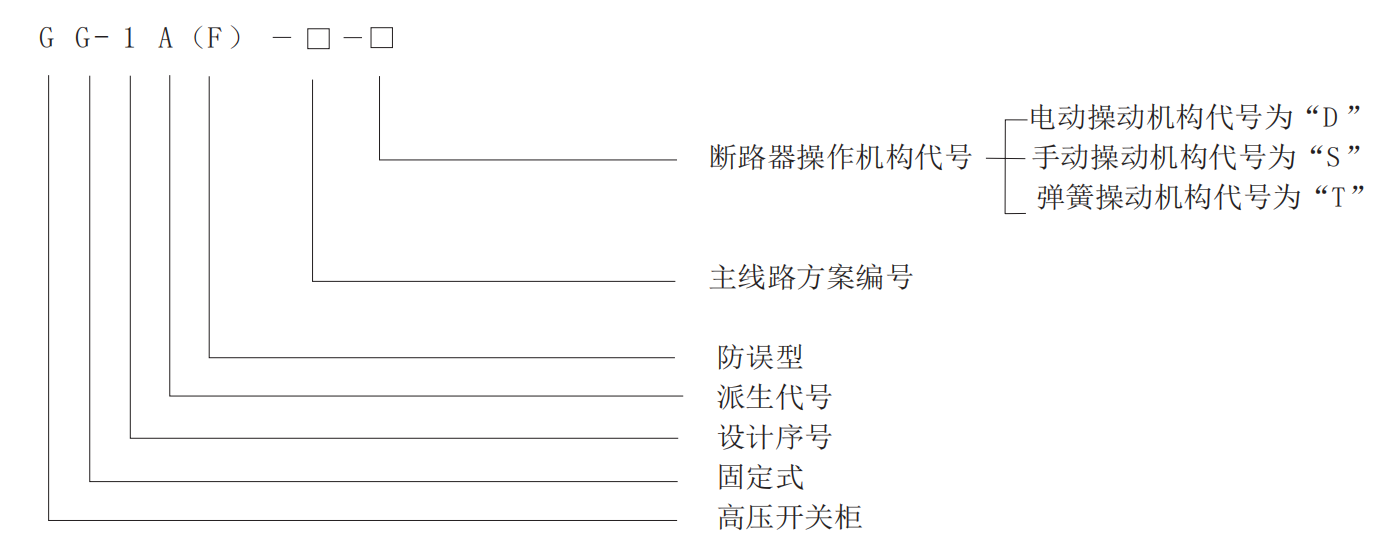

型号含义
主要技术参数
GG-1A（F）防误型高压柜技术数据
项 目 | 单位 | 参数 |
额定电压 | kV | 3.6 7.2 12 |
额定电流 | A | 630 1000 1250 2000 2500 3150 |
额定短路开断电流 | kA | 20 31.5 40 |
额定短时耐受电流 | kA | 20 31.5 40 |
额定峰值耐受电流 | kA | 50 80 100 |
额定短路关合电流 | kA | 50 80 100 |
额定短时耐受电流持续时间 | S | 4 |
母线系统 | 单母线 单母线带旁路 | |
操作方式 | 电磁式、弹簧储能式电磁式、弹簧储能式 | |
外形尺寸（宽×深×高） | mm | 1200 ×1200 ×2800（2500A及以下） |
GG-1A（F）防误型高压柜用途表
厂矿类型 | 用途 |
发电厂 | 1、中小型发电机送电柜 |
2、厂用配电柜 | |
3、电力容量在15000KVA（10kV）或10000KVA（6kV）以下的送电柜 | |
4、母线联络柜 | |
5、互感器及避雷器柜 | |
电力系统之二次变电所 | 1、母线联络柜 |
2、受电柜与送电柜 | |
3、互感器及避雷器柜 | |
冶金、金属加工、机械制造、造纸、 化学、水泥及纺织等工厂企业 | 1、车间变电所及总变电所受电、送电、联络、互感器及避雷器柜 |
2、大型高压交流电动机起动及保护柜 | |
矿山 | 1、地面变电所受电、送电、联络及保护柜 |
2、卷扬机保护柜及大型高压交流电动机起动及保护柜 |
执行标准
- GB 3906 《3.6 kV～40.5 kV交流金属封闭开关设备和控制设备》
- GB/T 11022《高压开关设备和控制设备标准的共用技术要求》
- IEC6298《额定电压1kV以上52kV及以下交流金属封开关设备和控制设备》
