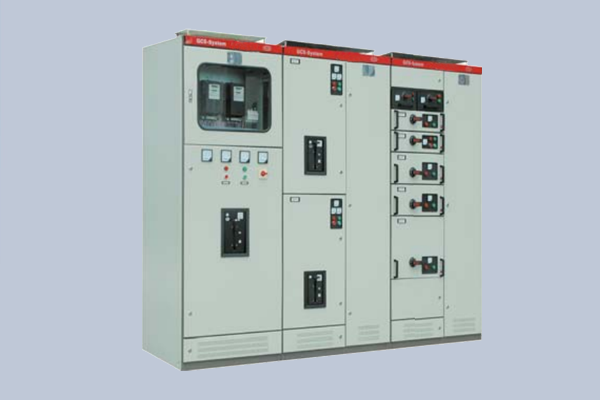

产品简介
GCS型低压抽出式开关柜是两部联合设计组根据行业主管部门、广大电力用户及设计单位的要求设计研制出的符合国情、具有较高技术性能指标、能够适应电力市场发展需要并可与现有引进产品竞争的低压抽出式开关柜，该装置目前已被电力用户广泛选用。装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业领域的配电系统。在大型发电厂、石化系统等自动化程度高、要求与计算机接口的场所，作为三相交流频率为50(60)Hz、额定工作电压为380V(400V、600V)，额定电流为4000A及以下的发电、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。

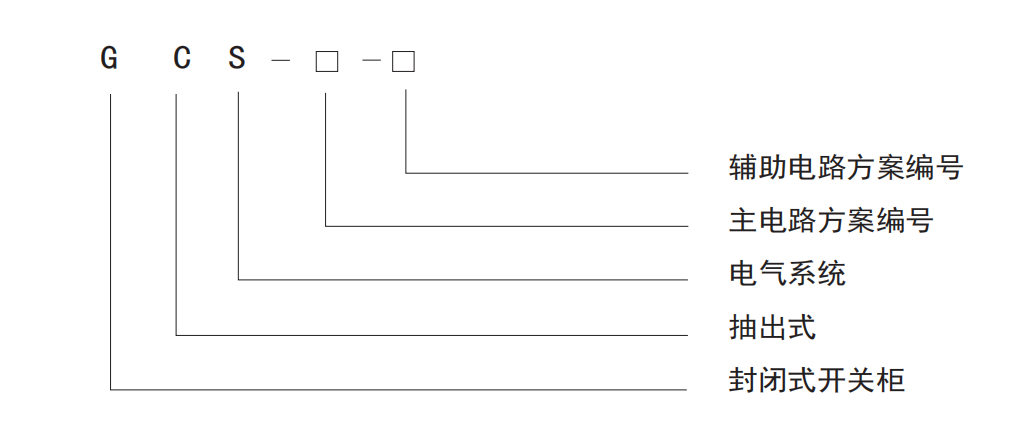

型号含义
主要技术参数
额定绝缘电压 | AC600V |
额定工作电压 | AC380V |
水平母线额定电流 | 1250A，1600A，2000A2500A，3200A，4000A |
垂直母线额定电流 | 1000A |
馈电电路最大电流 | 2500A |
抽屉回路最大电流 | 630A |
额定频率 | 50Hz（60Hz） |
水平母线峰值耐受电流 | 132kA |
水平母线短时耐受电流(1S有效值) | 60kA |
垂直母线峰值耐受电流 | 63kA |
垂直母线短时耐受电流(1S有效值) | 30kA |
额定工频耐受电压(1min) | 2500V |
二次工频耐受电压(1min) | 2500V |
外壳防护等级 | IP30，IP40 |
外形尺寸 | 宽600(800,1000)×深800(1000)×高2200 |
使用环境条件
环境温度 | +40℃~-5℃,而且在24h内平均温度不超过＋35℃ |
相对湿度 | 日最高温度为＋40℃时不超过50%，在较低温度时允许有较大的相对湿度（如＋20℃时 为90%），温度变化可能会偶尔产生适度的凝露 |
海拔高度 | 海拔不超过2000m |
地震烈度 | 小于8级 |
垂直倾斜度 | 不超过5° |
安装地点 | 无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所 |
执行标准
- GB7251 《低压成套开关设备和控制设备》
- IEC439 《低压成套开关设备和控制设备》
