产品概述:

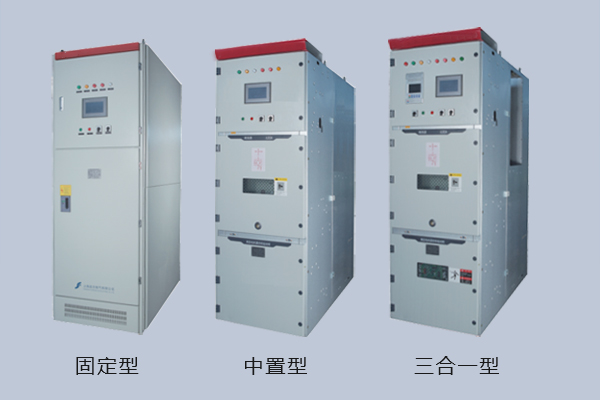

GZRQ系列中高压智能固态软起动装置是利用电力电子技术、微处理器技术及现代数字控制理论技术充分结合的产品。GZRQ固态软起动采用先进的高速DSP微处理器为核心，控制高压大功率晶闸管组件，实现了大中型交流鼠笼式电动机平滑起动、运行、停车及保护，有效降低电动机起动冲击电流，减小对电网及拖动设备的冲击。产品包括固定型、中置型、三合一型。固定型采用的是箱型固定式金属封闭开关柜型，结构简单，机械强度高；中置型采用的是铠装中置式金属封闭开关柜型，外型美观，方案齐全，通用性强;三合一型即将开关柜、运行旁路柜和软起柜的功能集中于一体，装置同时具有开关柜和软起柜的功能，采用的是铠装中置式金属封闭开关柜型。所有产品可控硅模块安装在一个带导轨的小车内，拆掉相关接线及紧固件，小车可以抽出，方便安装与维护。
性能特点:
精确：硬件系统采用美国TI公司的32位高速DSP数字芯片集成控制，软件系统采用自主独有知识产权的锁相同步控制算法，对电机起动过程实现闭环自动跟踪控制，微秒(μs)级的控制步长，时刻保障设备起动和运行状态稳定和精确 ;
快速：DSP控制系统运行速率在150 MHz以上，电流调节响应时间20ms ;
智能：独有的大屏幕人机触摸式界面交互功能，通过界面轻松设置起动及保护参数，状态信息动画设置，操作人员可快速了解电机运行状态和设备故障信息,电机起动完成后，对电动机运行实时有效监控，动态显示电流电压曲线，同时可查询历史曲线记录 ;
通讯：可以提供后台或云平台的智能对接，提高自动化管理水平 ;
节能：固态软起动装置主器件高压可控硅斩波调压损耗小，软起动装置起动过程电能损耗在设备额定功率1%以内，运行过程基本无损耗 ;
全能：适应能力强且可频繁起动，一种规格的固态软起动装置可适用相同电压等级额定电流以下的不同电机，方便实现一拖多台电机的现场工况;固态软起动装置采用低功耗控制技术，每小时可起动五次以上，满足不同工况对频繁软起动的需求 ;
安全：低电压的控制系统与高电压的触发系统之间采用直驱式触发可控硅，通过电磁感应完成信号转换，彻底的解决了信号传送通道的绝缘问题，安全可靠 。

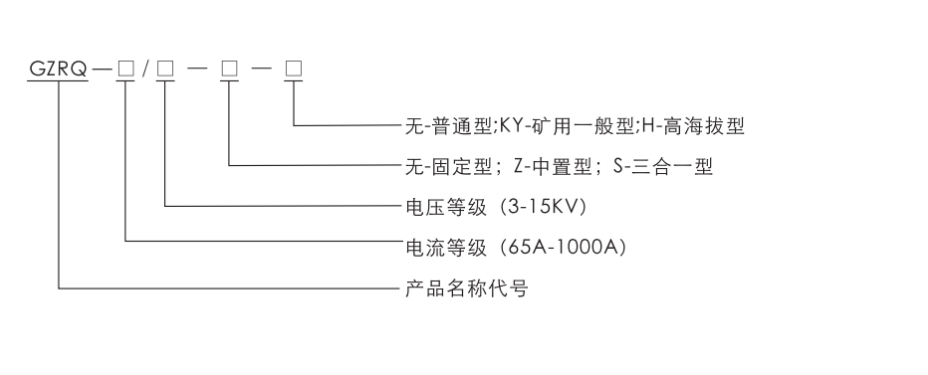

规格型号:
使用条件:
控制电源：AC110V-220V±15%，50/60Hz
三相电源：AC220V-480V±10%
标称电流：18A-780A,共20种额定值
适用电机：一般鼠笼型交流异步电机
起动方式：电压斜坡、电流斜坡、泵起动控制、直接起动
停车方式：电压斜坡、泵停曲线、制动、自由停
逻辑输入：阻抗1.8KΩ，电源+24V
起动频度：可做频繁或不频繁起动，建议每小时起动不超过10次
保护功能：过流、过载、欠载、过热、缺相、三相电流不平衡、相序检测、电机过热、频率错误
防护等级：IP00、IP20
冷却方式：55KW及以下自然冷却、75KW及以上强制风冷
安装方式：壁挂式
环境条件：海拔超过2000米，应相应降低容量使用；环境温度在-10-+40°C之间；相应湿度不超过95%(20℃±5℃）；无易燃、易爆、腐蚀性气体，无导电尘埃，室内安装，通风良好，振动小于0.5G。
