工作原理
通过外部电流互感器CT实时检测负载电流，内部DSP计算后快速分离出谐波电流分量，并根据谐波电流的大小产生控制指令，控制IGBT实时产生大小相等、方向相反的补偿电流注入到电网中，实现瞬时滤除谐波电流。
产品特点
○ 补偿方式灵活
一机多用，可滤除谐波电流，可无功补偿提高功率因数，可在滤波的同时进行无功补偿，多种模式可选。
○ 实时检测动态补偿
实时检测谐波电流，通过瞬时电流跟踪控制，自动跟踪负载谐波变化，具有高度可控性与快速响应性。
○ 性能安全可靠
滤波性能不受系统阻抗影响。谐振预测治理，有效阻止电容容量衰减，避免谐振风险。
○ 产品系列齐全

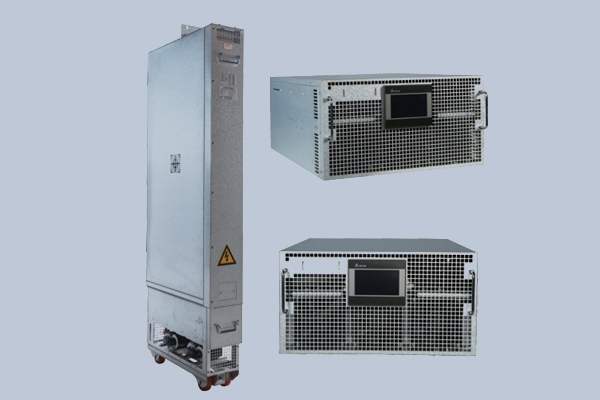

有源滤波产品主要有立式模块系列、卧式模块系列、壁挂系列、车载系列、柱上系列、柜式系列等，能满足
用户不同环境、不同工况的需求。
1)卧式模块:体积小，适合于多种柜体，可用于壁挂安装;
2)立式模块:独立风道，垂直散热，柜体较小，适用于多种复杂环境;底座带滑轮，小车结构，安装维护便利。
○ 维护便利
标准模块化设计，即插即用，无限扩容，抽屉式风机。
○ DSP智能监控
DSP高速检测和运算，确保谐波检测和补偿控制精准有效，兼具智能监控以及故障自动诊断功能。具备远程
通讯接口，可通过PC机实时监控。

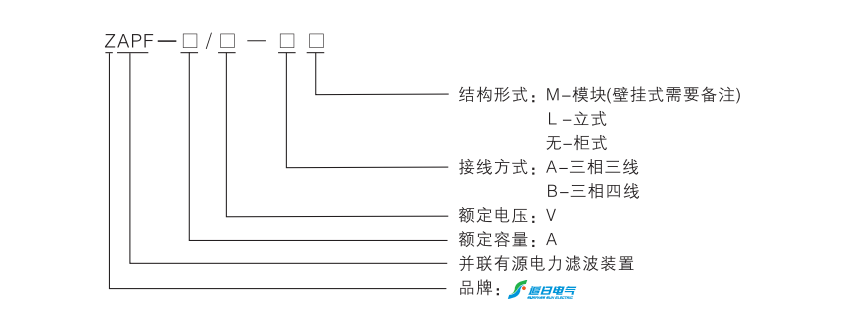

型号说明
详细资料下载 (点击即可下载)
