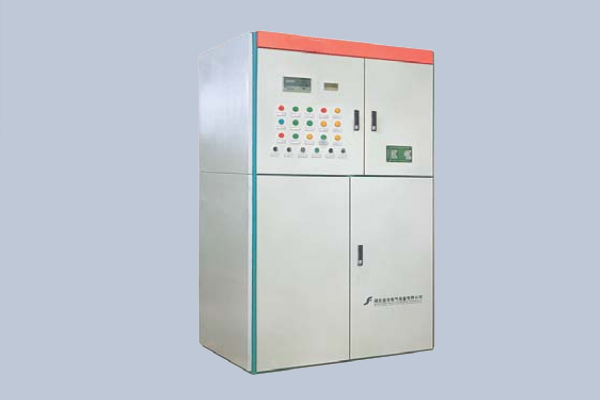

产品简介
ZYQT系列自动电液变阻起动调速控制装置在绕线型异步电动机转子绕组回路中串入液态电阻器，通过改变液态电阻器的阻值，自动调整绕线型
异步电动机的转速。
工作原理
对于风机、泵类等负载，通过改变串接于绕线型异步电动机转子绕组上的液态电阻阻值来改变电动机的转速，电阻值越小，电动机转速越高，电阻值为零时，电动机呈全速运行状态。通过液阻阻值与被控电动机转速大小的反比关系，从而达到电动机调速、系统节能运行的目的。
对于轧机等冲击性负载，电动机过流时在其转子回路中固定或快速串入一个容量和阻值适当的液阻，由于轧制机组本身的惯性作用，使得输出转矩维持不变，转速不变。与此同时，因液阻的串入，电动机本身固有机械特性变软，从而达到抑制冲击性电流、保护被控电动机的最终目的。轧制过程结束后，负载变轻，退出液态电阻，使电动机特性变硬，电动机加速，返回至额定转速，准备下一次轧制过程。
该装置可选择配置中央控制器，由它可实现远距离监控与操作，具备人机对话功能，操作简便，可靠性高。
适用范围
适用于冶金、供热、建材、煤矿等工业领域的额定电压380V~12kV的大中型绕线型转子异步电动机所拖动的风机、泵类等设备的软起动与调速节能运行，亦适用于配合变负载特别是冲击性负载情况下电动机瞬间系统的过流保护，如冶金行业的轧机软起动和过钢时抑制浪涌电流的保护与运行。
该装置因接入绕线型异步电动机转子回路，与定子电压没有直接的联系，所以适用于不同电压等级的绕线型电动机。
主要性能特点
该装置由起动系统、热交换系统和电控系统三部分组成。为克服在调速过程中液体因电流产生热量而使温度升高，由循环系统自动将液体进行冷却。
该装置起动平稳，运行安全可靠，操作维护方便，对电网无谐波污染，同时对电网电压的波动要求不高。

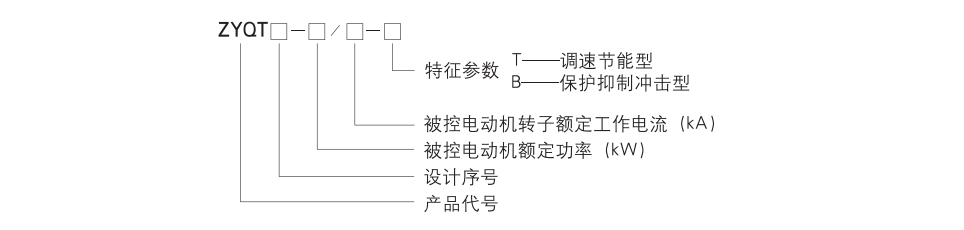

型号说明
